鍍鋅雷諾護墊覆土-雷諾護墊建設綠色河道

鍍鋅雷諾護墊覆土-雷諾護墊建設綠色河道

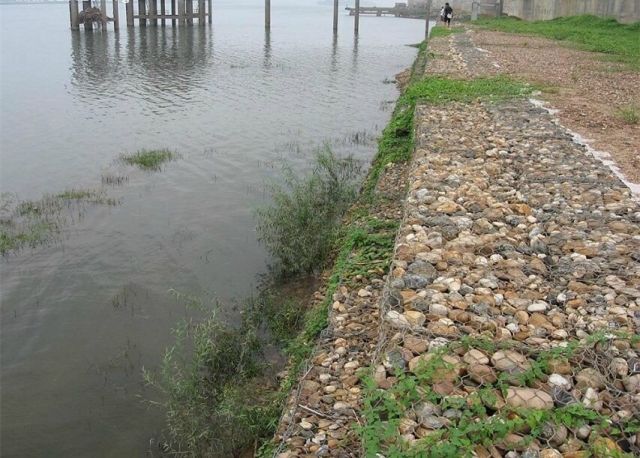

雷諾護墊的金屬網表面形成厚度遠小于長度和寬度的墊，應用到塊石充填材料，最終連成整體。雷諾護墊由一個分區成多個細胞，以加強強度的雷諾護墊的結構，所有的面板邊緣用于較大直徑的鋼線。主要用于水利堤防，銀行，海曼沖結構，靈活，適應性等優點的基礎。雷諾護墊是0.15-0.3m墊厚度（0.3米）的籠結構。主要用作河岸邊坡，邊坡，邊坡防護結構。它可以防止河岸的水和風暴，并實現了水和土壤在自然對流交換，實現生態平衡。邊坡植綠可以增加景觀，綠化效果。

雷諾護墊設計說明

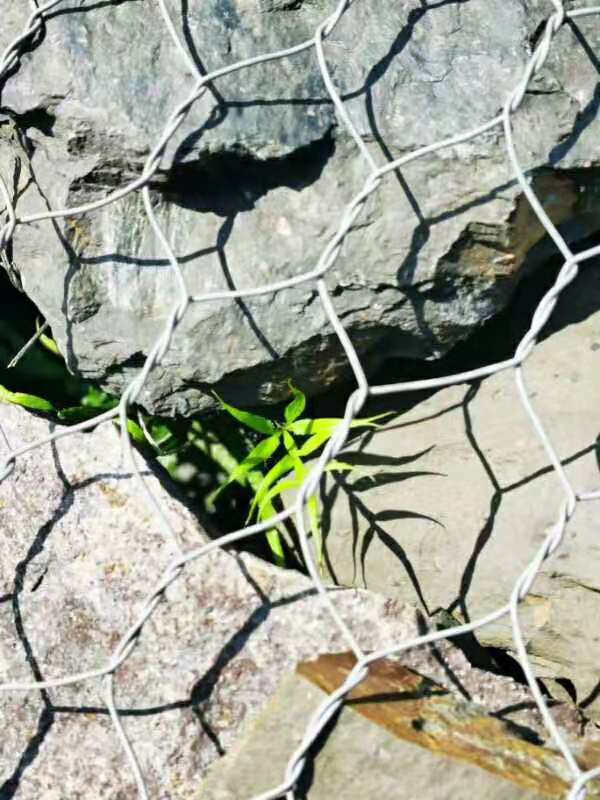

（一）格賓及雷諾護墊均是由特殊防腐處理的低碳鋼絲經機器編織成的六邊形雙絞合鋼絲網，在工廠做成符合工程要求的網箱結構，在施工現場用石料填充，其結構具有柔性、透水性及整體性等特點。
（二）格賓及雷諾護墊內部每間隔1米采用橫隔板隔成獨立的單元，根據施工現場情況組合使用；長度、寬度、高度公差±5%；網孔尺寸也可根據工程現場填充石料料場的實際粒徑大小與廠家商定，但填充石料的最小粒徑不得小于150px；格賓及雷諾護墊的外型尺寸也可根據工程，我們是生產廠家，可以根據客戶需求定制。
（三）鋼絲采用熱厚鍍鋅并覆塑方式防腐處理，具體指標見格賓及雷諾護墊設計參數表。
（四）力學指標：網面抗拉強度為50KN/m，鋼絲的抗張強度應在350-50N/m2之間，延伸率不能低于10%，符合EN1023-3標準。
（五）翻邊要求：網面裁剪后末端與邊緣鋼絲的連接處是整個結構的薄弱環節，為加強網面與邊緣鋼絲的連接強度，需采用專業的翻邊機將網面鋼絲纏繞在邊端鋼絲上≥2.5圈，不能采用手工絞。
（六）絞邊要求：鋼絲必須采用與網面鋼絲一樣材質的鋼絲，為保證連接強度需嚴格按照間隔10～375px單圈-雙圈交替絞合。
（七）面網加強拉筋設置要求：為了避免面網受壓鼓出影響整體受力，必須在格賓及雷諾護墊的內外兩片網板之間用3.2m的加強拉筋將內外兩片網板拉緊綁扎一體。加強拉筋縱橫間距每625px一根，每平方米網板均勻布置9根。
（八）為防止風浪或水流對岸坡地基的淘刷，應在修整后的地基上鋪單位重200g/m2反濾無紡布，在反濾無紡布上鋪設格賓或雷諾護墊。
（九）將格賓或雷諾護墊網運到施工現場后，在靠近安裝位置的平整場地上打開，將格賓或雷諾護墊置于平實的地面，壓實多余的折痕，應避免損傷保護層。用綁扎鋼絲按設計要求將內外面板、底板、隔板、端板進行組裝成型，同時按第七條要求在內外兩片網板之間安裝加強拉筋，以增強格賓或雷諾護墊的整體性和面層平整度。
（十）對相鄰格賓或雷諾護墊的上下四角用雙股組合鋼絲綁扎，四周框線每間隔625px綁扎一道，使相鄰格賓或雷諾護墊牢固連接共同受力。
（十一）填充石料時應先填充一半高度（對雷諾護墊先填充一半厚度），用人工將石料擺放整齊，并用細石填縫密實，再填充另一半，以保證箱體內填充石料的密實和平整。為避免由于單邊裝填引起隔板變形，緊靠隔板兩邊的石頭必須同時進行裝填。在斜坡上施工時，應從坡地向坡頂進行裝填，并確保每個隔板的頂部都露出來，便于封口絞合。
（十二）對裸露的填充石料，表面用人工砌壘整平，讓石料間相互咬合，填充石料頂面應預留75px的沉降高度。石料填充完畢后，用網蓋將格賓或雷諾護墊加蓋，并與內外面板、端板、隔板牢固綁扎一體，四周封口綁扎間距以最小直徑的填充石料不漏出為宜，同時綁扎好內外面網之間的加強拉筋，使組裝成型后的格賓或雷諾護墊邊緣整齊，表面飽滿平整，整體綁扎牢固，相鄰聯為一體。
（十三）填充石料要求：堅硬無風化、不易水解、不易碎的卵石或塊石。格賓填充石料粒徑以100-200m為宜。雷諾護墊填充石料粒徑以70-100m為宜。
（十四）格賓及雷諾護墊的安裝應在專業廠家的指導下進行。

   雷諾護墊的工程特點
（一）柔性結構，適應地基變形能力強。在地基有微小變形時，結構能進行自身微調，不會因地基發生不均勻沉陷而導致結構整體破壞。
（二）有較強的透水性和抗沖性，可承受最大水流速度4m/s―6m/s的沖刷。
（三）抗凍脹和凍融剝蝕能力強。
（四）耐腐蝕。經表面防腐處理的低碳鋼絲，經久耐用，能抵抗鹽堿侵蝕破壞。
（五）經濟適用，施工方便?？梢虻刂埔死卯?dāng)?shù)厥腺Y源，不用水、水泥、電力及模板，不受氣候和地下水影響，與其他護岸護坡結構相比投資省、施工快、適用性強。
（六）生態環保，美觀大方實用。
